ST102A双传感器气体质量流量计
ST102A系列质量流量计特点
- 适用于200多种气体
- 直接质量流量测量
- 双功能 – 流量和温度
- 适用温度可达850℉ [454℃]
- 无活动部件，不堵塞
- 简便节约的单点插入式安装
- 最佳的数字/图形显示
- 多路模拟输出
- 多种总线通讯选项
- 整表机构认证
- 机载数据记录仪

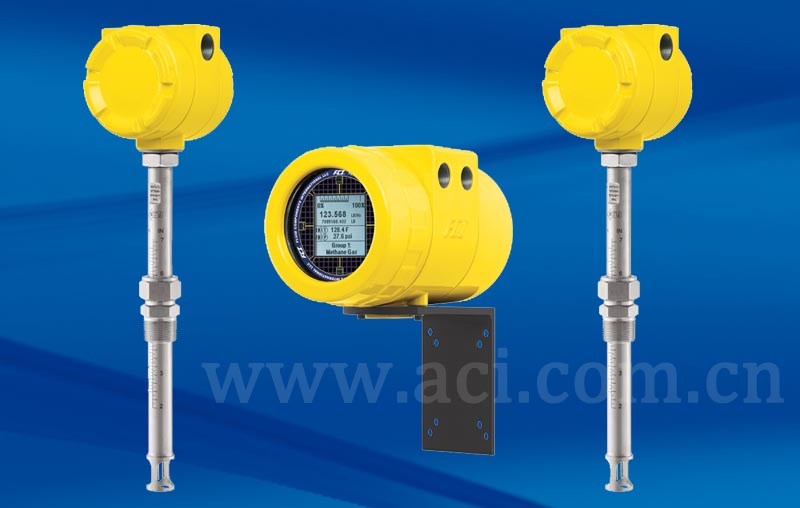

在双传感元件系统中，其中一个传感器总是分体远传安装的，而另外一个则可以选择与变送器一体或分体远传安装。
变送器和电子线路部分
- 全金属封装
- 四（4）个电气接口
- 2” x 2” [50 mm x 50 mm] 背光LCD数显
- 流量、累积流量和温度
- 三路模拟输出，带双向HART协议
- FOUNDATIONä现场总线, PROFIBUS PA, Modbus 选项（双向通讯）
- 一体化或远传安装（最远300米）
- 交流或直流供电
- FM, FMc, ATEX和IECEx认证，适用于Division 1, Zone 1危险场合
- 标准和扩展温补
- 数据记录到可移动的micro-SD卡，可由USB端口导出数据
- 变送器电路状态检查（IDR）
- 软件控制功能，实现不同标定组别切换
- 外部辅助4-20 mA输入，实现标定组别切换及主/从单元平均流量测量。
标定
- 采用18套精确的NIST可溯源标定台之一，根据您的安装条件和气体规格进行标定
- 可储存多达五（5）组独立标定数据
传感元件和过程连接
- 全焊接构造
- 316L不锈钢或哈氏合金-C276
- 177℃，260℃或454℃ [350℉，500℉或850℉]
- 响应快速、牢固耐用
- 可调和固定插入长度可选
- 卡套式、NPT、法兰式和在线插拔式连接可选
ST102A系列质量流量计规格
整体规格
- 测量能力：流量、累积流量和温度
- 基本类型：插入式，单点
- 流量测量范围： 0.25 SFPS~1000 SFPS [0.07 NMPS~305 NMPS]
- 以标准状态70℉, 14.7 psia [0 ℃, 1.01325 bar(a)]下的空气为例
温度测量范围：最高850℉ [454℃]与流量元件适用温度相同，参见流量元件工作温度。
流量：实际介质标定：±0.75%读数，±0.5%满量程
- 介质：所有同流量元件材质兼容的气体。
- 精度
应用气体条件将决定精度；请洽FCI代理商并使用AVAL应用评估软件对测量精度进行评估。
温度：± 2℉ [± 1.1 ℃] [仅限显示，流量值必须高于5 AFPS [1.5米/秒]流量：±0.5%读数
- 重复性
温度：±1℉[±1℃] (流量必须大于5 AFPS [1.5 NMPS])
- 量程比：在标定流量范围内，2:1~100:1工厂设定或现场调节,最大1000:1
- 温度补偿：
标准：±30℉ [±16℃]；可选：±100℉ [±55℃]
- 机构认证
FM, FMc： Class I, Division 1，危险场所；Groups B~D
Class II/III, Div. 1，防粉尘着火，Groups E~G
Class I, Div. 2, 非可燃，Groups A~D
Class II, Div. 2, 非可燃，Groups E~G
Class III, Div. 1, 2, 防粉尘着火，室内/外危险场合
Type 4X/IP67 (per NEC 500)
ATEX： EX d IIC Gb T6/T1 Ta= -40℃~65℃;
Ex tb IIIC T85℃/T450℃ Db Ta=-40℃~65℃; IP67
IECEx： II 2 G Ex d IIC Gb T6/T1 Ta=-40℃~65℃; IP67
其它： NEPSI, Inmetro, GOST, CRN, CPA, CE
- 标定：使用NIST可溯源标定台和标定设备标定
流量传感元件
- 构造材质： 全焊接316L不锈钢，可选哈氏合金C
- 工作压力
金属卡环：1000 psig [70 bar(g)]
特氟隆卡环：150 psig [10 bar(g)] [200℉ (93℃) max.]
NPT固定连接：1000 psig [70 bar(g)]
法兰固定连接：依法兰等级而定
- 工作温度（过程温度）（-FPC，-FP和-S型）：
-40℉ ~ 350℉ [-40℃~ 177℃]
-40℉ ~ 500℉ [-40℃~260℃]
-40℉ ~ 850℉ [-40℃~454℃]
- 过程连接
卡套式连接
3/4”或1” MNPT，不锈钢材质，带可调的特氟隆或金属卡环；
或适用于3/4”接头的螺纹式法兰，ANSI或DIN法兰。
适用于850℉[454℃]的高温型ST100不提供卡套式连接
在线插拔式连接
低压50 psig [3.5 bar(g)]或中压500 psig [34 bar(g)]，石墨或特氟隆填料；1.25” MNPT或ANSI或DIN法兰。
如果过程介质是臭氧、氯气或溴气，需选特氟隆填料
固定式连接：1” MNPT或ANSI或DIN法兰
插入长度：现场可调插入长度
1”~6” [25 mm~152 mm]；1”~12”[25 mm~305 mm]
1”~21”[25 mm~533 mm]; 1”~36”[25 mm~914 mm]
1”~60”[25 mm~1524 mm]
- 固定插入长度：2.6”~99.9” [66 mm~2537 mm]
- 远传式变送器：通过连接电缆可以将变送器安装在远离流量元件的位置[最远1000英尺(300米)]
流量变送器/电子线路部分
- 工作温度：-40℉ ~ 150℉ [-40℃ ~65℃]
- 输入电源
AC：85 Vac ~ 265 Vac，10 W
DC：24 Vdc ± 20%，9.6 W
- 输出
模拟
标准：3组4~20mA*, 0~1 kHz, 或0~10 kHz脉冲/频率输出
4~20mA输出可由用户指定对应流量、温度和/或压力（如果型号提供此功能）；
输出可由用户设置为对应满量程或是满量程中的子集范围；
脉冲/频率输出可由用户选定用于外加脉冲计数器/流量累加器，或由0~1 kHz或0~10 kHz频率对应流量值
* 隔离输出带有依照NAMUR NE43指南的错误指示，用户可选为高（>21.0mA）或低（<3.6mA）
数字
标准： USB，Ethernet。
可选： HART（模拟输出的标配，符合V7）
FOUNDATION现场总线H1，PROFIBUS PA
或Modbus RS-485
- 辅助输入
两路4-20mA输入通道；用于FCI的特殊配置，允许ST100系列流量计接受来自外部设备的输入信号，
如气体分析、气体组分或压力传感器等信号。
- 封装
主变送器/电子线路板封装
NEMA 4X, IP67；带聚酯涂层的铝壳封装；4电气接口，带1/2”NPT或M20x1.5螺纹；
7.74” x5.40”x5.00”[196.6 mmx137.2 mmx127 mm]；不锈钢封装可选。
就地封装（远传式构造）
不带在线插拔选项：
NEMA 4X, IP67；带聚酯涂层的铝壳封装；2电气接口，1/2”NPT或M20x1.5螺纹；
3.75” x 4.00” x3.24”[95 mm x102 mmx82 mm]
带有在线插拔选型：
NEMA 4X, IP67；带聚酯涂层的铝壳封装；1电气接口，1” NPT或M20x1.5螺纹；
5.40” x 4.82” [137.2 mmx122 mm]
- 数据记录仪
用户可设置的数据采集时间间隔，最高每秒读数1次；带有可移动的2GB micro-SD（安全数码）记忆卡，
可安装在电子线路板上；可以ASCII逗号分隔形式储存约21M读数。
- 读数/显示及光电触摸按键（可选）：
> 2” x2”[50 mmx50 mm]大LCD显示，数字、条形图和工程单位。
> 流量、累积流量、温度和压力（STP型）数显；工程单位可由用户选择。
> 流量模拟条形图
> 用户可编辑的17位的字母数字字符，可现场与每个标定组别关联。
> 设置和服务模式显示文字和服务代码
> 背光—背光由接近传感器激活，还可由用户设定为始终开启
> 通过四(4)个光电触摸按键，用户可对流量计进行设置和服务查询。
> 光电触摸按键通过前窗触发，无需打开封装激活
> 电子显示可以旋转90度角以优化观察角度。
注：如果未订购数显单元，所有的用户设置和服务查询需要通过连接到总线通讯和/或USB口的电脑完成。
规格参考70℉, 14.7 psia [21.1℃, 1,013bar(a)]
FCI公司不断更新发展，产品规格调整恕不另行通知。
