ST100AL系列质量流量计特点

<   适用于200多种气体

<   直接质量流量测量

<   双功能 – 流量和温度

<   适用温度可达850℉ [454℃]

<   无活动部件，不堵塞

<   简便节约的单点插入式安装

<   最佳的数字/图形显示

<   多路模拟输出

<   多种总线通讯选项

<   整表机构认证

<   机载数据记录仪



变送器和电子线路部分

• 全金属封装
• 四（4）个电气接口
• 2” x 2” [50 mm x 50 mm] 背光LCD数显
• 流量、累积流量和温度
• 三路模拟输出，带双向HART协议
• FOUNDATIONä现场总线, PROFIBUS PA, Modbus 选项（双向通讯）
• 一体化或远传安装（最远300米）
• 交流或直流供电
• FM, FMc, ATEX和IECEx认证，适用于Division 1, Zone 1危险场合
• 标准和扩展温补
• 数据记录到可移动的micro-SD卡，可由USB端口导出数据
• 变送器电路状态检查（IDR）
• 软件控制功能，实现不同标定组别切换
• 外部辅助4-20 mA输入，实现标定组别切换及主/从单元平均流量测量。

标定

• 采用18套精确的NIST可溯源标定台之一，根据您的安装条件和气体规格进行标定
• 可储存多达五（5）组独立标定数据

传感元件和过程连接

• 全焊接构造
• 316L不锈钢或哈氏合金-C276
• 177℃，260℃或454℃ [350℉，500℉或850℉]
•  响应快速、牢固耐用
•  可调和固定插入长度可选
•  卡套式、NPT、法兰式和在线插拔式连接可选



ST100AL系列质量流量计规格



 整体规格

•  测量能力：流量、累积流量和温度
• 基本类型：管道式（带流量管），单点
• 流量测量范围： 0.0062 SCFM ~ 838 SCFM* [0.01 NCMH ~ 1425 NCMH]

    – 以标准状态下的空气为例70℉, 14.7 psia [0 ℃, 1.01325 bar(a)]

    * 还可适用于更高流量，详情请联系我们

•  温度测量范围：最高250℉ [121℃]

与流量元件适用温度相同，参见流量元件工作温度。

• 介质：所有同流量元件材质兼容的气体。
• 精度

流量：实际介质标定：±0.75%读数，±0.5%满量程

应用气体条件将决定精度；请洽FCI代理商并使用AVAL应用评估软件对测量精度进行评估。

温度：± 2℉ [± 1.1 ℃] [仅限显示，流量值必须高于5 AFPS [1.5米/秒]

• 重复性

流量：±0.5%读数

温度：±1℉[±1℃] (流量必须大于5 AFPS [1.5 NMPS])

• 量程比

标准：在标定流量范围内，2:1~100:1工厂设定或现场调节，最大1000:1

• 温度补偿

标准：±30℉ [±16℃]

可选：±100℉ [±55℃]

• 机构认证

FM, FMc：       Class I, Division 1，危险场所；Groups B~D

                            Class II/III, Div. 1，防粉尘着火，Groups E~G

                            Class I, Div. 2, 非可燃，Groups A~D

                            Class II, Div. 2, 非可燃，Groups E~G

                            Class III, Div. 1, 2, 防粉尘着火，室内/外危险场合

                            Type 4X/IP67 (per NEC 500)

ATEX：   EX d IIC Gb T6/T1 Ta= -40℃~65℃;

                   Ex tb IIIC T85℃/T450℃ Db Ta=-40℃~65℃; IP67

IECEx：  II 2 G Ex d IIC Gb T6/T1 Ta=-40℃~65℃; IP67

其它：     NEPSI, Inmetro, GOST, CRN, CPA, CE

• 标定：使用NIST可溯源标定台和标定设备标定



流量传感元件

• 构造材质：

全焊接316L不锈钢，可选哈氏合金C

• 工作压力：1000 psig [70 bar(g)]

法兰固定连接：依法兰等级而定

• 工作温度（过程温度）

-FP和-S型传感元件：-40℉~250℉ [-40℃~121℃]

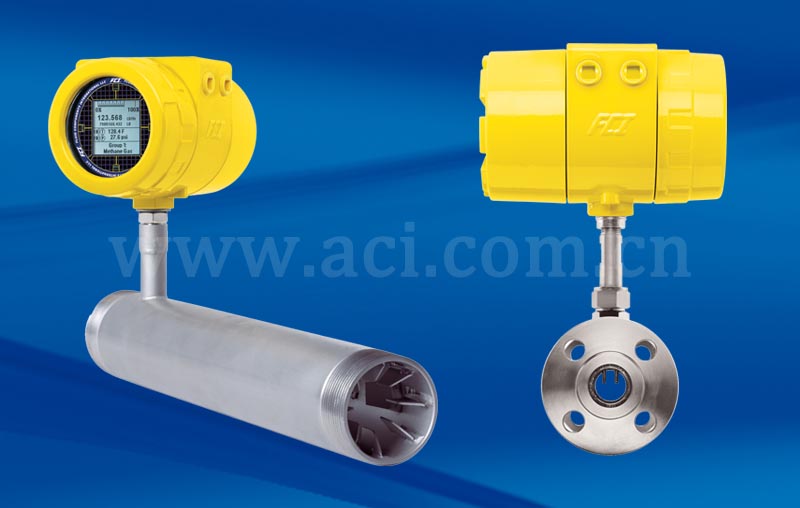

• ST100AL自带管段

流量传感器通过螺纹连接固定在一个T形管上，整体进行标定并作为整体供货；对低流量应用可选喷射管，

需要优化流形或性能时可选内置式Vortab流体调整器。

尺寸：1” tubing管；1”, 1.5”或2” Sch.40管

长度（A）：9倍管径

过程连接：FNPT，MNPT，ANSI或DIN法兰，或对焊

可选：特殊尺寸法兰

远传式变送器：通过连接电缆可以将变送器安装在远离流量元件的位置[最远1000英尺(300米)]



流量变送器/电子线路部分

•    工作温度：-40℉ ~ 150℉ [-40℃ ~ 65℃]
•    输入电源

AC：85 Vac ~ 265 Vac，10 W

DC：24 Vdc ± 20%，9.6 W

•    输出

      模拟

标准：3组4~20mA^*, 0~1 kHz, 或0~10 kHz脉冲/频率输出

4~20mA输出可由用户指定对应流量、温度和/或压力（如果型号提供此功能）；输出可由用户设置为对应

满量程或是满量程中的子集范围；脉冲/频率输出可由用户选定用于外加脉冲计数器/流量累加器，或由

0~1 kHz或0~10 kHz频率对应流量值

*         隔离输出带有依照NAMUR NE43指南的错误指示，用户可选为高（>21.0mA）或低（<3.6mA）

数字

标准：     USB，Ethernet。

可选：     HART（模拟输出的标配，符合V7）

                   FOUNDATION现场总线H1，PROFIBUS PA或Modbus RS-485

•    辅助输入

两路4-20mA输入通道；用于FCI的特殊配置，允许ST100AL系列流量计接受来自外部设备的输入信号，

如气体分析、气体组分或压力传感器等信号。

•    封装

主变送器/电子线路板封装

NEMA 4X, IP67；带聚酯涂层的铝壳封装；4电气接口，带1/2”NPT或M20x1.5螺纹；7.74” x5.40”x5.00”

[196.6 mmx137.2 mmx127 mm]；不锈钢封装可选。

就地封装（远传式构造）

NEMA 4X, IP67；带聚酯涂层的铝壳封装；2电气接口，1/2” NPT或M20x1.5螺纹；3.75” x 4.00” x3.24”

[95 mmx102 mmx82 mm]

•    数据记录仪

用户可设置的数据采集时间间隔，最高每秒读数1次；带有可移动的2GB micro-SD（安全数码）记忆卡，

可安装在电子线路板上；可以ASCII逗号分隔形式储存约21M读数。

•    读数/显示及光电触摸按键（可选）：

-  2” x2”[50 mmx50 mm]大LCD显示，数字、条形图和工程单位。

-  流量、累积流量、温度和压力（STP型）数显；工程单位可由用户选择。

-  流量模拟条形图

-  用户可编辑的17位的字母数字字符，可现场与每个标定组别关联。

-  设置和服务模式显示文字和服务代码

-  背光—背光由接近传感器激活，还可由用户设定为始终开启

-  通过四(4)个光电触摸按键，用户可对流量计进行设置和服务查询。

-  光学触摸按键通过前窗触发，无需打开封装激活

-  电子显示可以旋转90度角以优化观察角度。

注：如果未订购数显单元，所有的用户设置和服务查询需要通过连接到总线通讯和/或USB口的电脑完成。

规格参考70℉, 14.7 psia [21.1℃, 1,013bar(a)]

FCI公司不断更新发展，产品规格调整恕不另行通知。
